Процесс строительства сваи из предварительно напряженной трубы

Предварительно напряженные бетонные трубчатые сваи можно разделить на предварительно напряженные трубчатые сваи и предварительно напряженные предварительно напряженные трубчатые сваи.Предварительно напряженная трубчатая свая представляет собой разновидность тонкого железобетонного сборного элемента с полым цилиндром, изготовленным методом предварительного напряжения и методом центробежного формования.Он в основном состоит из цилиндрического корпуса сваи, торцевой пластины и стального обруча.Закон постнатяжения заключается в приложении предварительного напряжения через зарезервированные отверстия после первоначального схватывания бетона в трубчатой ​​свае.Код сваи из предварительно напряженной бетонной трубы — свая PC, код сваи из предварительно напряженной бетонной трубы из высокопрочного бетона — свая PHC, код сваи из тонкостенной трубы — свая PTC.В этой статье в основном представлен процесс строительства предварительно напряженной трубчатой ​​сваи (сваи PTC) методом натяжения.

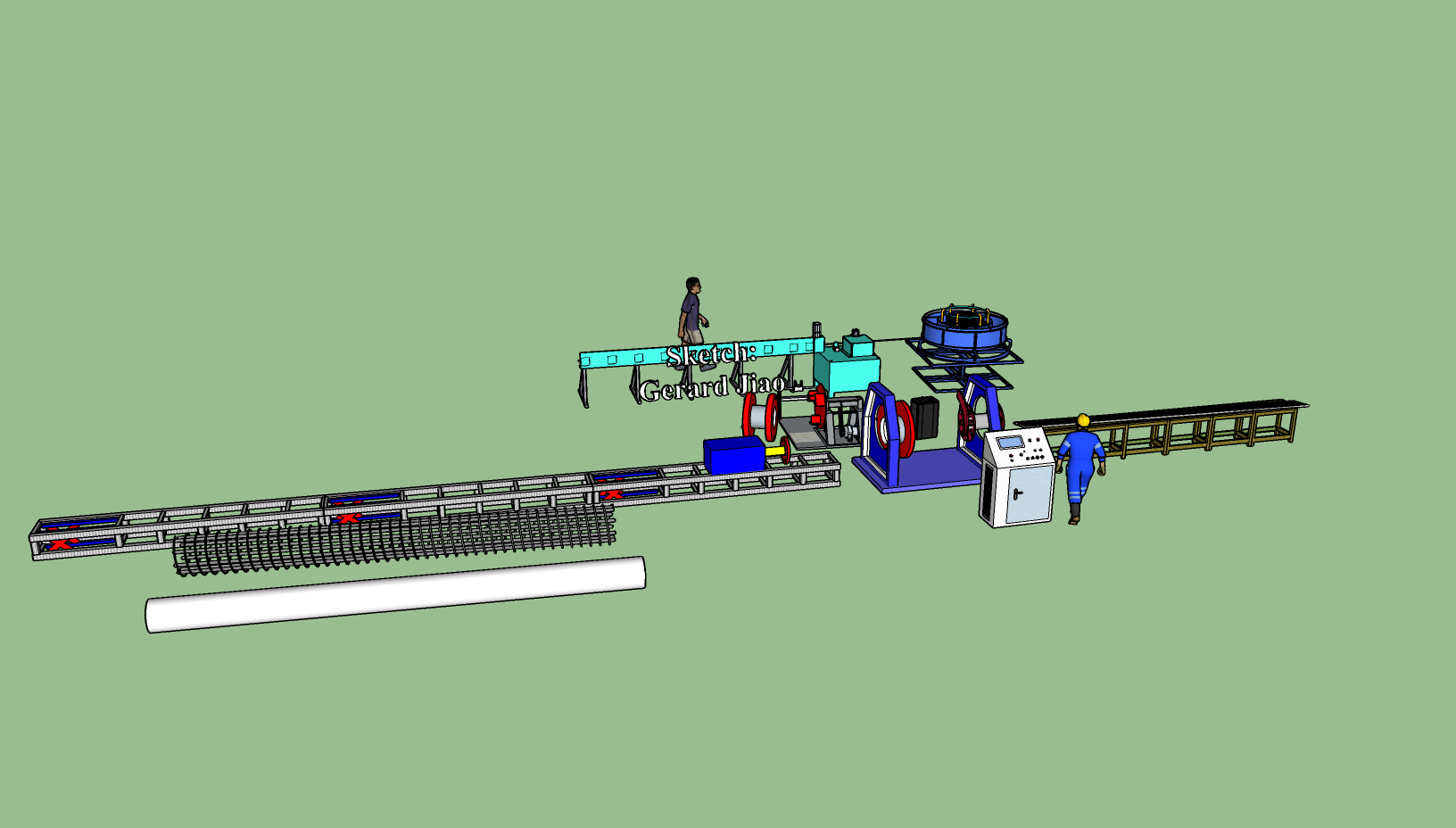

(1) Арматурный каркас, используемый для связывания сваи PTC арматурного каркаса, имеет определенную механизацию, высокую эффективность работы и хорошую форму.Обычно одному рабочему требуется 2-3 часа, чтобы изготовить стальной каркас, необходимый для одного цеха в день.Обвязка арматурного каркаса: основные стержни загружаются в диск на волочильной тележке обвязочной машины.Тележка может перемещаться по поперечной направляющей на рисунке для удовлетворения потребностей арматурного каркаса с различной длиной сваи.Стремя помещается на диск в обвязочной машине, тележка движется с фиксированной скоростью, а стальной стержень на диске постоянно наматывается на основной стержень, образуя стальную клетку.

(2) В форму Когда арматурный каркас будет закреплен, используйте кран-балку, чтобы поднять его в сборную форму.Оба конца стального сепаратора снабжены гайками.После того, как стальной сепаратор поднят в стальную форму, оба конца фиксируются кольцевыми стальными пластинами, а болты, соответствующие гайкам, располагаются на стальных пластинах, как показано на рисунке 3. Установка натяжного конца отличается от формы другой конец (как показано на рисунке 4), а зазор в стальной матрице является зазором растяжения.Когда каркас установлен, кран фермы поднимает его в зону заливки бетоном.

(3) Бетонная перфузия В зоне бетонной перфузии есть соответствующая перфузионная машина, движущаяся по направляющей сбоку операционной платформы.Количество бетона в каждой свае контролируется одной машиной.Автомобиль перемещается по полуоткрытой форме, а выступающий бетон в нижней части постепенно заливается в модель.Когда заливка бетона завершена, оберните стальную форму хлопчатобумажной нитью (чтобы предотвратить потерю воды в бетоне во время центробежного процесса) и поднимите другую половину стальной формы, чтобы закрыть ее.

(4) Натяжение Натяжной конец сваи направляется на специальную машину для натяжения, и конкретная величина натяжения определяется в соответствии с различными требованиями.

(5) Центробежное формование помещает натянутую трубу в центробежный резервуар для центрифугирования, и центробежное действие осуществляется в четыре этапа: медленная скорость, низкая скорость, средняя скорость и высокая скорость, чтобы обеспечить плотность бетона.Время центрифугирования составляет около 15 минут и обычно определяется скоростью центрифугирования.Полая часть кольцевой стальной пластины будет заблокирована резиновым кругом, что удобно для центробежного формования, а при формовании излишки суспензии повсюду могут быть удалены, чтобы обеспечить внутреннюю гладкость сваи.

(6) Автоклавное отверждение центробежно сформированных свай T-PC и T-PTC должно подвергаться отверждению паром под высоким давлением, а центробежные сваи T-PHC должны подвергаться отверждению паром при атмосферном давлении и отверждению паром под высоким давлением.Бассейн паровой отверждения представляет собой большой бассейн, состоящий из бетона.Поместите центробежно сформированные сваи в бассейн и накройте бетонную плиту для автоклавного отверждения.

(7) По истечении времени автоклавирования стальная матрица вынимается.Удалите крепежные болты с обеих сторон, и модель можно будет разобрать с помощью ферменного крана.
